上海千实精密机电科技有限公司
地址：上海市闵行区金都路4299号D幢1833号
电话：021-64200566
传真：021-67801892-810
联系人：李经理
邮箱：info@qinsun-lab.com

马丁代尔耐磨试验机怎么操作-

　　耐磨性能是纺织产品质量的一个重要指标，直接影响产品的耐用性和使用效果。具体指织物间或与其他物质在反复摩擦的过程中，抵抗磨损的特性。

　　纺织产品的磨损主要表现在下述五个方面：

　　（1）摩擦过程中纤维之间不断碰撞，纱线中的纤维片段因疲劳性损伤出现断裂，导致纱线的断裂。

　　（2）纤维从织物中抽出，造成纱线和织物结构的松散，反复作用下纤维可能完全被拉出，导致纱线变细，织物变薄，甚至解体。

　　（3）纤维被切割断裂，导致纱线的断裂。

　　（4）纤维表面磨损，纤维表层出现碎片丢失。

　　（5）摩擦产生高温，使纤维产生熔融或塑性变形，影响纤维的结构和力学性质。

　　磨损表现在织物的形态变化主要是破损、质量的损失、外观出现变色、起毛起球等变化。纺织产品的耐磨性能检测有多种方法，例如平磨法、曲磨法、折边磨法和复合磨法等。马丁代尔法属于平磨法的一种，被广泛应用于服装、家用纺织品、装饰织物、家具用织物的耐磨性检测。

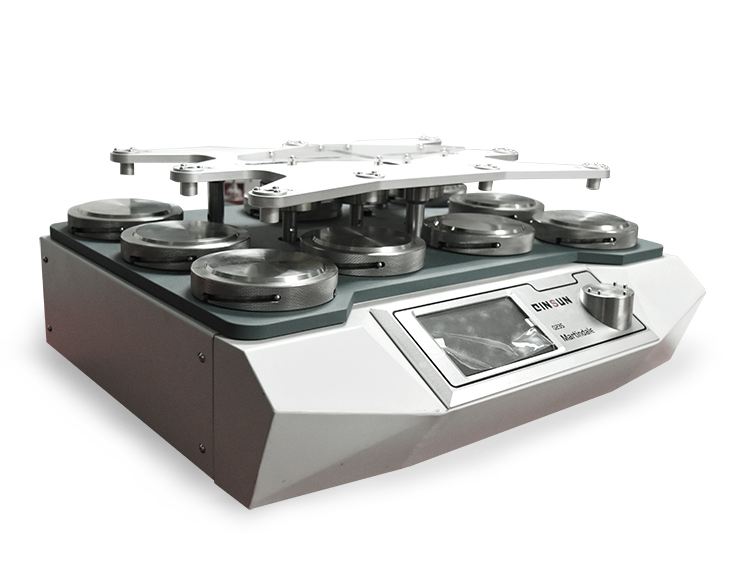

　　马丁代尔耐磨试验机可检测各种植物的耐磨性及起球性能。在一定的压力下，试样和指定的磨料进行持续换向摩擦，和标准参数对比进行磨损和起球程度评价。触摸屏控制，配备功能全面的编程器，可预编程批次及总计数，单独设置每个测试头的计数；可选择包括标准速度在内的4个速度。

　　符合标准：

　　GB/T 21196.1-2007 纺织品马丁代尔法织物耐磨性的测定第1部分

　　GB/T 21196.2-2007 纺织品马丁代尔法织物耐磨性的测定第2部分

　　GB/T 21196.3-2007 纺织品马丁代尔法织物耐磨性的测定第3部分

　　GB/T 21196.4-2007 纺织品马丁代尔法织物耐磨性的测定第4部分

　　GB/T 4802.2-1997 纺织品织物起球试验马丁代尔法

　　GB 8690-88 毛织物耐磨试验方法马丁旦尔法

　　ISO 12945-2:2002 纺织品织物表面起球性能的测定第2部分马丁代尔法

　　GB/T 13775-92 棉、麻、绢丝机织物耐磨性试验马丁代尔法

　　ASTM D4966-1988 织物耐磨性测试马丁代尔耐磨测试仪

　　ASTM D4970-2002 织物抗起毛起球试验方法马丁代尔测试仪

　　使用说明书：

　　1. 操作步骤

　　1.1 仪器设备：马丁代尔耐磨仪

　　1.1.2 取样

　　样品不可有明显的折痕和疵点，并按要求调湿。

　　1.2 操作方法

　　a.裁取8片试样，尺寸为Φ140mm。

　　b.备好Φ140mm的毛毡（750gsm，2.5mm厚）8片。

　　c.备好Φ38mm的试样8片。

　　d.把毛毡平放在测试圆盘上，其上放置测试试样。

　　e.试样和毛毡用压块展平。固定后，取下压块。

　　f.安装Φ38mm的试样，并加所需试样重锤。

　　在规定的转数下测试。

　　1.3 结果

　　a.观察比较试样的表面，必要时，称量试验前后的重量差。

　　b.相关记录

　　c.起毛级别

　　d.起毛照片

　　2. 标准：

　　主要参考专家主观评级法评价起毛起球性指标，选用马丁代尔起毛仪，参照GB/T4 802.2-1997进行实验，底膜复合用无纺布原材料摩擦120下（成品150下）、面层和防漏隔边无纺布磨擦30下，测试8个样品，对比摩擦后样品与标准样品的表面起毛表面状况与缠结点，对每个样品判定其起毛级别，主要分4个级别：

　　1级：合格（缠结点为0）不起毛

　　2级：合格（缠结点≤5）轻微起毛

　　3级：不合格（缠结点≤10）起毛较严重

　　4级：不合格（缠结点﹥10）起毛严重

　　起毛状况或缠结点介于3～4级之间的判定为3.5级

　　样品的终级别＝（X1+X2+…+X8）/8，终级别≤2级为合格品，若8片测试样品出现2片或2片以上严重起毛的视为不合格样品。

上一篇：什么面料的衣服耐穿

下一篇：橡胶硬度测试的方法是什么？
